Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
Città: 00851481002
210 Messaggi |
 Inserito il - 18/04/2008 : 17:23:46
|
Questo piccolo vcr della sony mi arriva con difetto non entra cassetta,dopo aver ispezionato la meccanica trovo il guidanastro di caricamento di sinistra sganciato,il perno che lo accoppia allaleva di caricamento è sfilato.
Rimetto tutto in ordine ,ma alla prova l'immagine presenta la classica riga bianca che sale o scende a seconda di come vado a regolare il perno gudanastro di sinistra.
Qualcuno conosce meglio questa meccanica detta U per risolvere questo problema,non so sarei tentato di sostituire il guidanastro ma non sò.
Angelo
|
|
|
enzo_LT
Nuovo Utente
Regione: Lazio
Prov.: Latina
P.Iva: 00975xxxxxx
23 Messaggi |
Inserito il - 18/04/2008 : 19:02:38
|
| Ciao, devi sostituire tutti i condensatori elettrolitici a contenitore di alluminio (smd) dentro il pre delle testine, ovviamente se la taratura del precorso nastro e' a posto. |
 |
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 18/04/2008 : 21:03:05
|
Ciao Enzo è proprio la tatatura meccanica che mi preoccupa visto che sono intervenuto sulle guide,ti posso dire se è utile,che il fermo immagine è perfetto riesco regolando le guide ad ottenere l'immagine priva di banda di disturbo,il problema è che il cliente non mi sa dire se il difetto del disturbo era presente,perchè e da un nno che non lo usa.
Se sai darmi qualche dritta prima di controllare gli elettrolitici dentro il pre testine.
Angelo |
|
|
|
enzo_LT
Nuovo Utente
Regione: Lazio
Prov.: Latina
P.Iva: 00975xxxxxx
23 Messaggi |
Inserito il - 18/04/2008 : 23:57:08
|
la taratura e' molto semplice e va fatta in play non in pausa, devi collegare un oscilloscopio sul pin centrale del connettore che si trova nella finestra al centro del pre testine(tp rf),
e devi regolare i due guidanastri in modo tale da squadrare il pacchetto rf (meglio con una cassetta campione altrimenti usa una cassetta registrata con una macchina funzionante).
Comunque i condensatori cambiali lo stesso, fidati ciao |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 19/04/2008 : 22:04:50
|
Ok Enzo grazie dell'informazione settimana prossima controlo il tutto ti faccio sapere.
Buona domenica
Angelo |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 22/04/2008 : 21:18:51
|
Allora Enzo ti aggiorno sul vcr in questione,ho controllato l'allineamento e la forma d'onda è allineata,per quanto riguarda il pre,quando l'ho aperto ho visto subito i famosi elettrolitici smd che vanno in perdita,in effetti ci sono tracce di elettrolita sullo stampato,non avendoli tutti disponibili li ho ordinati,ti farò sapere al più presto.grazie di nuovo.
Angelo |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 30/04/2008 : 17:39:53
|
Ho sostituito gli elettrolitici,ma nulla è cambiato non cosa fare,mi stà venedo il sospetto se sia la testina,cosa altro posso fare.
Angelo |
|
|
|
enzo_LT
Nuovo Utente
Regione: Lazio
Prov.: Latina
P.Iva: 00975xxxxxx
23 Messaggi |
Inserito il - 01/05/2008 : 14:40:56
|
| Ciao puoi mandarmi una foto del difetto? |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 02/05/2008 : 15:07:48
|

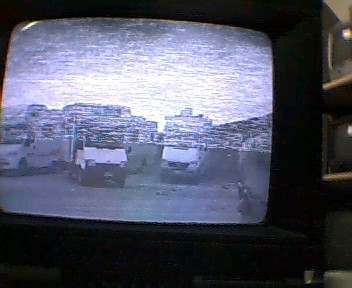

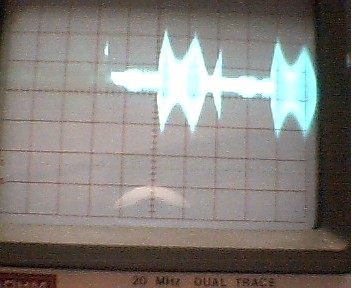

OK Enzo ti mando anche la traccia presa sul pin del pere testine
Immagine:
30,31 KB
Immagine:
29,58 KB |
|
|
|
enzo_LT
Nuovo Utente
Regione: Lazio
Prov.: Latina
P.Iva: 00975xxxxxx
23 Messaggi |
Inserito il - 02/05/2008 : 19:37:34
|
Ciao, il percorso nastro e' fuori traccia, non ci devono essere curve ma deve essere un pacchetto regolare,( un rettangolo).
Lunedi' faccio una verifica, se non ricordo male nel tp RF ci devono essere tutte e due le testine,nella foto ce nè solo una e percio' hai una testina rotta.
A lunedi' e ti mando qualche foto del pacchetto RF. Ciao |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 02/05/2008 : 21:31:41
|
Ok Enzo ti ringrazio,in effetti regolando i guidanastri di riesce ad ottenere un pacchetto squadrato,ma instabile, ma comunque solo uno come vedi sull'oscillogramma,di solito sui vhs i pacchetti sono due uno di seguto all'altro,per questo dubito dell'efficenza della testina.
Purtroppo inizialmente come detto in precedenza non avendo lo schema,e trovando un guidanastro sganciato pensavo fosse un problema di allinamento,ud un problema di trascinamento visto che la banda granulosa non è stabile ma si sposta dall'alto in basso e viceversa a seconda della regolazione dei guidanastri,ma non si riesce ad avere un'immagine perfetta.
Ma dopo il controllo con l'oscilloscopio,come dicevo forse è la testina,magari sollecitata dal nastro quando il guidanastro era sganciato.
Angelo |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 06/06/2008 : 22:50:29
|
Avevo rinunciato alla riparazione sparando al cliente un preventivo di 150€ accidenti l'ha accettato,ho ripreso il piccolo vcr ed ho notato che il motore del capstan varia la velocità di rotazione,si riesce a vederla od occhio, ora a cosa sarà dovuto? è un malfunzionamento dello stesso o del servo,altra cosa che ho notato è che le due cinghi dentate si allentano e tirano ciclicamente.
Qualche consiglio?
Angelo |
|
|
|
enzo_LT
Nuovo Utente
Regione: Lazio
Prov.: Latina
P.Iva: 00975xxxxxx
23 Messaggi |
Inserito il - 07/06/2008 : 09:55:38
|
Ciao, vedo che sei ancora alle prese con l'ev-c3e forse conviene sentirci telefonicamente.
Ti invio un messaggio con il mio recapito.
|
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 07/06/2008 : 10:14:02
|
OK Enzo
Angelo |
|
|
|
Angelo2004
Utente Attivo
Regione: Lazio
Prov.: Roma
P.Iva: 00851481002
210 Messaggi |
Inserito il - 09/06/2008 : 21:55:19
|
Allora dopo i tuoi suggerimenti sono riuscito con una cassetta ad ottenere un'immagine buona e a colori solo che se nell'immagine c'è una parte in movimento questa si sposta a tratti, e l'audio si sente ma gorgoglia.Non so se ho reso l'idea,per quanto riguada la forma d'onda del segale video delle testine ora è pieno come potrai vedere dalle foto,ma questo sui bordi ondeggia,dovrei farti una video ma non ci sono riuscito perche direttamente dal tv la webcam sfarfalla.
Ma le due cinghiette dentate che ondeggiano secondo te possono causare il problema.
Angelo |
|
|
| |
