marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
Città: 01219360292
331 Messaggi |
 Inserito il - 03/03/2008 : 17:30:33
|
Questo prodotto LG si presenta spento. Ho trovato il difetto e si tratta del (sub) trasformatore in alimentazione posizione T902 con primario interrotto. Ho lo schema parziale reperito dal database ESP.... però manca proprio la "parts list" dove normalmente si trova il codice d'ordine del ricambio. Qualcuno può aiutarmi ? Grazie.
Ciao.
|
Mauro. |
|
|
Florindo
Utente Attivo
Regione: Campania
Prov.: Salerno
P.Iva: 02788470652
248 Messaggi |
Inserito il - 03/03/2008 : 20:42:24
|
Ciao.
Hai provato a vedere,se per caso, ha il fusibile termico sull'avvolggimento del primario? |
Ciao,Florindo |
 |
|
|
marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
P.Iva: 01219360292
331 Messaggi |
Inserito il - 04/03/2008 : 12:13:13
|

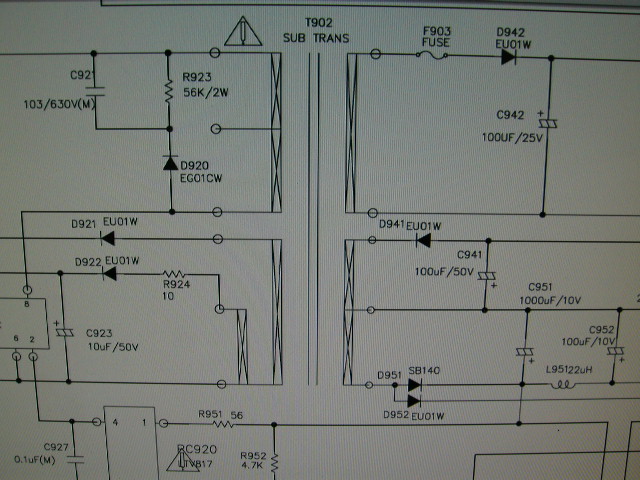

Purtroppo non c'è fusibile termico. Allego l'immagine della porzione di schema dove si vede l'avvolgimento del trasformatore : come potete notare ci sono 6 pin nel primario e due avvolgimenti (di cui uno doppio) che prendono tre piedi ognuno. Quello interrotto è il primo pin in alto con il secondo, mentre il secondo con il terzo segna al vaglio ohmmico. Spero di essere stato abbastanza chiaro.
Dimenticavo i numeri sul trasfrormatore : W19A KS 0303.
Vi ringrazio.
Immagine:
99,45 KB |
Mauro. |
Modificato da - marocrive in data 04/03/2008 12:15:04 |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 04/03/2008 : 16:54:23
|
...... non riesco a capire, innanzitutto stiamo parlando del primario??, se si l'avvolgimento in alto??, misurerà tra il primo in alto e il suo avvolgimento ultimo, quello in mezzo... non è collegato a nulla, non dovrebbe segnarti.
Poi per quanto riguarda sempre sul primario, tra i due differenti avvolgimenti, secondo mè non devono misurare, sono distinti e separati.
Ma forse non capisco cosa intendi dire.
|
Gianpaolo. |
|
|
|
marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
P.Iva: 01219360292
331 Messaggi |
Inserito il - 04/03/2008 : 17:35:13
|
| In effetti mi sono spiegato "un tanto al metro". Allora stiamo parlando del primario e l'avvolgimento in alto dovrebbe misurare tra il primo in alto e il suo avvolgimento ultimo, ma non misura perchè interrotto e volevo farvi notare che invece misura tra quello in mezzo non collegato a nulla e sempre l'avvolgimento ultimo. I due differenti e distinti avvolgimenti non segnano. Il gioco di parole rende la cosa da spiegare più complicata di quello che è. Inoltre sarei tentato di ponticellare l'avvolgimento in alto con quello in mezzo vuoto e sfruttare quindi la parte di avvolgimento buona o faccio una cazz... ! |
Mauro. |
Modificato da - marocrive in data 04/03/2008 17:37:26 |
|
|
|
MarcoPardini
Moderatore
Regione: Toscana
Prov.: Lucca
P.Iva: 01266020468
269 Messaggi |
Inserito il - 04/03/2008 : 18:09:46
|
| fai una cazz... ti ci vuole il trasformatore nuovo |
Marco Pardini |
|
|
|
marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
P.Iva: 01219360292
331 Messaggi |
Inserito il - 04/03/2008 : 18:41:52
|
Ecco appunto allora torniamo all'inizio della discussione : rimane il problema del codice d'ordine del trasformatore che volevo sapere se qualcuno mi può aiutare a trovarlo. Voi direte : "Ma vai al centro di assistenza" ma si sa che la cosa la teniamo sempre come "ultima spiaggia". Buona serata.
|
Mauro. |
|
|
|
Electronservice
Utente Senior
Regione: Sardegna
Prov.: Cagliari
P.Iva: 02104570920
551 Messaggi |
Inserito il - 04/03/2008 : 19:28:34
|
Mauro non facciamo scherzi, il numero delle spire e il diametro del filo non è scelto a caso e lo sai benissimo...... quello a cui non hai ancora pensato è che in genere è difficile che si interrompa il primario......
prima di cercare il ricambio cerca il collegamento del filo sul pin rigido del trasformatore, spesso basta grattarlo e risaldarlo, lo irrobustisci con un pò di colla a caldo e via |
Claudio (skype: ELECTRONSERVICE ) |
|
|
|
marocrive
Utente Attivo
Regione: Veneto
Prov.: Rovigo
P.Iva: 01219360292
331 Messaggi |
Inserito il - 05/03/2008 : 09:15:15
|
Tranquillo Claudio ho sezionato il trafo praticamente al microscopio e confermo diagnosi di primario guasto.
Buona giornata. |
Mauro. |
|
|
|
Electronservice
Utente Senior
Regione: Sardegna
Prov.: Cagliari
P.Iva: 02104570920
551 Messaggi |
Inserito il - 05/03/2008 : 17:41:06
|
| Maremma m....... |
Claudio (skype: ELECTRONSERVICE ) |
|
|
| |
Discussione |
|
Sintoamplidvd LG DAW6100D spento
