| Autore |
 Discussione  |
|
|
Aldo
Nuovo Utente
Regione: Veneto
Prov.: Rovigo
Città: 00182320291
23 Messaggi |
 Inserito il - 30/12/2007 : 20:31:25
|
|
Ciao sono Aldo sto cercando lo schema del decoder digitale terrestre Philips DTR 6600, qualcuno mi può aiutare ??
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 30/12/2007 : 22:05:04
|
.....Provato ma non si trova nulla, il problema cosè?
Il DTR6600 è un clone dei modelli adb (Mediaset) e iCAN 3000, se non ricordo male le tensioni di uscita del secondario sono: 3,3 volt (filo grigio), 5 volt (fili rossi), e 9 volt (viola).
Di solito la causa del mal funzionamento dell'alimentatore in parecchi casi è dovuta al condensatore di livellamento primario da 33uF385 volt, di solito è aperto ( e stranamente non salta nulla)
Sicuramente non sarà questo caso, però una controllata dalla.
Ti lascio una serie di schemi/alimentatori della adb, simile al tuo.
Allegato:  ADB- iCAN- PHILIPS alimentatori digitale terrestre.zip
365,18 KB
Ciao e buona serata.

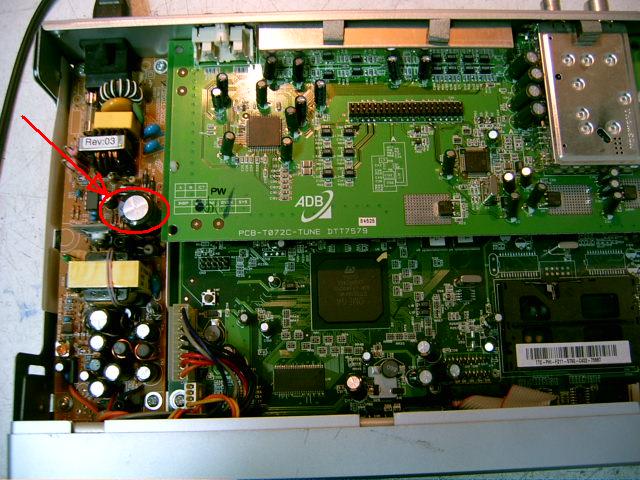

Immagine:
96,63 KB |
Gianpaolo. |
Modificato da - gianpaolo in data 30/12/2007 22:51:09 |
 |
|
|
Aldo
Nuovo Utente
Regione: Veneto
Prov.: Rovigo
P.Iva: 00182320291
23 Messaggi |
Inserito il - 31/12/2007 : 12:21:41
|
Ti ringrazio per la tua tempestività nel rispondere. E al più presto verifico i tuoi preziosi consigli e se risolvo il problema te lo faccio sapere.
BUON ANNO  |
|
|
|
Aldo
Nuovo Utente
Regione: Veneto
Prov.: Rovigo
P.Iva: 00182320291
23 Messaggi |
Inserito il - 31/12/2007 : 20:29:01
|
Come da tua indicazione ho controllato il condensatore da 33 microFarad 400 vl ed era aperto e stranamente sia il transistor switching e il fusibile erano in buone condizioni. La riparazione è riuscita grazie alla tua indicazione
Il difetto del DTR 6600 era che non si accendeva !!
Ti ringrazio per il tuo consiglio.
nota: dalle misure fatte prima del tuo consiglio con l'oscilloscopio le misure delle tensioni in uscita al secondario stranamente erano corrette. |
Modificato da - Aldo in data 31/12/2007 20:33:24 |
|
|
|
nocchiere
Nuovo Utente
Regione: Puglia
Prov.: Bari
P.Iva: 05471280726
20 Messaggi |
Inserito il - 30/04/2008 : 15:51:19
|
Ciao Aldo anche io ho risolto nel tuo stesso modo Grazie a tutti.
|
|
|
|
sebastiano
Nuovo Utente
Regione: Piemonte
Prov.: Torino
P.Iva: 03730210014
22 Messaggi |
Inserito il - 16/05/2008 : 17:12:27
|
Anche a me oggi è capitato questo ricevitore spento con un leggero ronzio proveniente dall'alimentatore.
Stessa soluzione: sostituito il condensatore.
Un saluto a tutti e buon lavoro. |
|
|
|
gianpaolo
Moderatore
Regione: Lombardia
Prov.: Cremona
P.Iva: 01187490196
1078 Messaggi |
Inserito il - 16/05/2008 : 20:54:52
|
 |
Gianpaolo. |
|
|
|
andy
Utente Medio
Regione: Toscana
Prov.: Grosseto
P.Iva: 01382720538
93 Messaggi |
Inserito il - 16/05/2008 : 23:28:25
|
| Ragazzi è un epidemia, proprio oggi stesso decoder stesso condensatore, che roba!!!!! |
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 16/05/2008 : 23:52:39
|
| confermo la stessa riparazione oggi pomeriggio purtroppo non ho trovato un condensatore da 33uF ne ho dovuto mettere uno da 47uF funziona perfettamente |
|
|
| |
