 Inserito il - 21/06/2008 : 19:12:31
|

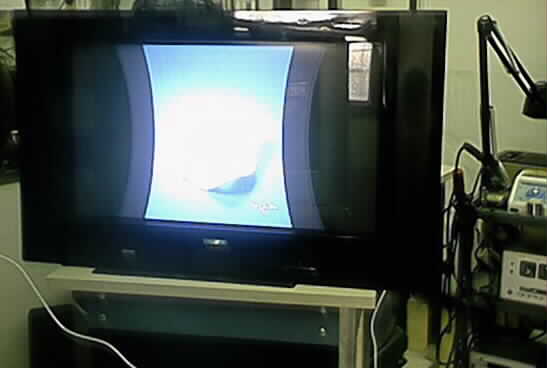

Ho in riparazione questo TV del quale allego una foto del difetto:
ho trovato interrotta la RG4 da2,2 ohm nel circuito di correzione EW, ma sostituendola salta nuovamente e l'immagine non accenna ad allargarsi.
Ho controllato le forme d'onda e mi sembrano corrette.
togliendo, o anche solo cortocircuitando Gate e Source del Mosfet di potenza, la resistenza non salta, ma appunto sembra correttamente pilotato dall' integrato SMD TDA 9332 H
Lo schema è stato caricato sul forum qui:
http://www.maritv.net/forumtv/topic.asp?TOPIC_ID=1117&SearchTerms=,8000
[b]il database del Mosfet STP12NB30FP è qui:b]  ftp12b30.pdf
163,54 KB
I diodi di correzione EW al vaglio ommico sembrano a posto.
E' la prima volta che mi capita un Sinudyne come questo,
qualcuno sa darmi qualche consiglio?
Grazie
|
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
 |
|
|
Tedas
Nuovo Utente
Regione: Umbria
Prov.: Perugia
P.Iva: 02734350545
21 Messaggi |
Inserito il - 21/06/2008 : 21:40:38
|
Ciao Gianluca sostituisci i ** **8 e **9 (se presente anche **10) sicuramente uno di loro è andato, è purtroppo probabile che si sia cotta anche la bonina E/W LG2 da 5mH.
Saluti,
Gino |
 |
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 22/06/2008 : 00:53:31
|
| si in effetti dovresti in primis provare la LG2 e controllare oltre ai **** i *** sulla delfessione ma prima di tutto la LG2 |
|
|
|
gianluca
Amministratore
Regione: Emilia Romagna
Prov.: Ferrara
P.Iva: 0084-(vedi sul sito)
535 Messaggi |
Inserito il - 23/06/2008 : 12:27:59
|
Grazie ai vostri consigli ho risolto,
non mi sono molto simpatici i sinudyne, già dai vecchi B/N pieni di problemi, ai famigerati color professional pieni di muduli scomodissimi ecc..
per cui affrontandolo con molta antipatia mi ero lasciato ingannare dall' ottimo aspetto del ***** che è risultato la causa primcipale del difetto
Lo metto nella sezione guasti risolti qui:
http://www.maritv.net/forumtv/topic.asp?TOPIC_ID=1805 |
Gianluca
www.mariTV.net
www.mariTV.net/forumTV/
|
|
|
|
Tedas
Nuovo Utente
Regione: Umbria
Prov.: Perugia
P.Iva: 02734350545
21 Messaggi |
Inserito il - 23/06/2008 : 17:51:42
|
... e che dire di quei sinudyne con lo schienale fatto in due pezzi, che se se si toglievano le classiche 4 viti negli angoli cadeva il tubo per terra?

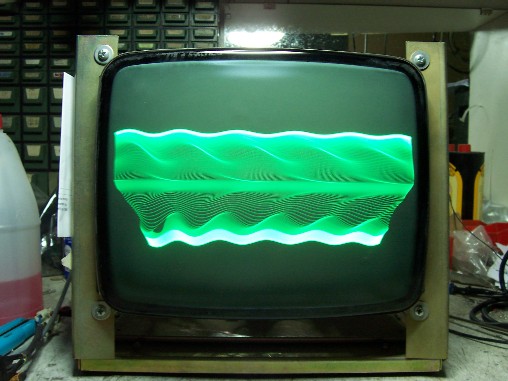

Guardando l'avatar del collega sct mi sono ricordato di quando riscontrai quel difetto su un monitor... Sarà che quel video mi aveva ipnotizzato e non trovai subito la causa, un filino staccato sul giogo (chiedo scusa per l'OT).
Immagine:
52,54 KB
P.S.: come mai il forum oscura i nomi dei componenti?
|
|
|
|
av_elettronica
Utente Attivo
Regione: Estero
Prov.: Estero
P.Iva: 000000
138 Messaggi |
Inserito il - 23/06/2008 : 18:44:15
|
Peccato che la SEI SINUDYNE , non produca più ,tutto sommato era sempre un marchio ITALY
|
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 23/06/2008 : 20:31:49
|
per favore non mi nominate piu' quel maledetto difetto quanto tempo perso....sigh.....il cliente e' venuto a ritirare il tvc 3 settimane fa' e lo ha portato da un collega che poi mi ha detto di averci rinunciato..... |
|
|
|
Tedas
Nuovo Utente
Regione: Umbria
Prov.: Perugia
P.Iva: 02734350545
21 Messaggi |
Inserito il - 23/06/2008 : 20:50:43
|
Chiedo scusa sct, non sapevo di toccare un brutto tasto... Se può consolare anche io ce ne ho perso di tempo, soltanto dopo aver controllato TUTTO sulla sez. verticale come ultimo disperato tentativo ho estratto il giogo dal tubo riscontrando l'interruzione... e mi sono conservato la foto del difetto come ricordo
|
|
|
|
sct
Utente Attivo
Regione: Puglia
Prov.: Lecce
P.Iva: 03882480753
304 Messaggi |
Inserito il - 23/06/2008 : 21:00:00
|
tranquillo e solo che su quel tv ci ho perso un casino di tempo provato gioghi condens bu eat diodi ecc..... ci ho rinucnciato dopo un paio di mesi l' altro collega invece ha capito prima che non ne valeva la pena rimatterci tanto tempo e dopo 10 giorni lo ha chiuso anche perche' prima che gli entrasse da lui gliene avevo gia parlato
stupido kendo dho!
io mo porto invece dietro la foto per ricordarmi di non perdere troppo tempo su alcune cose......ma non funziona |
|
|
| |
